نظام تركيب البلاط المزجج
نظام تركيب البلاط المزجج
مقدمة المنتج

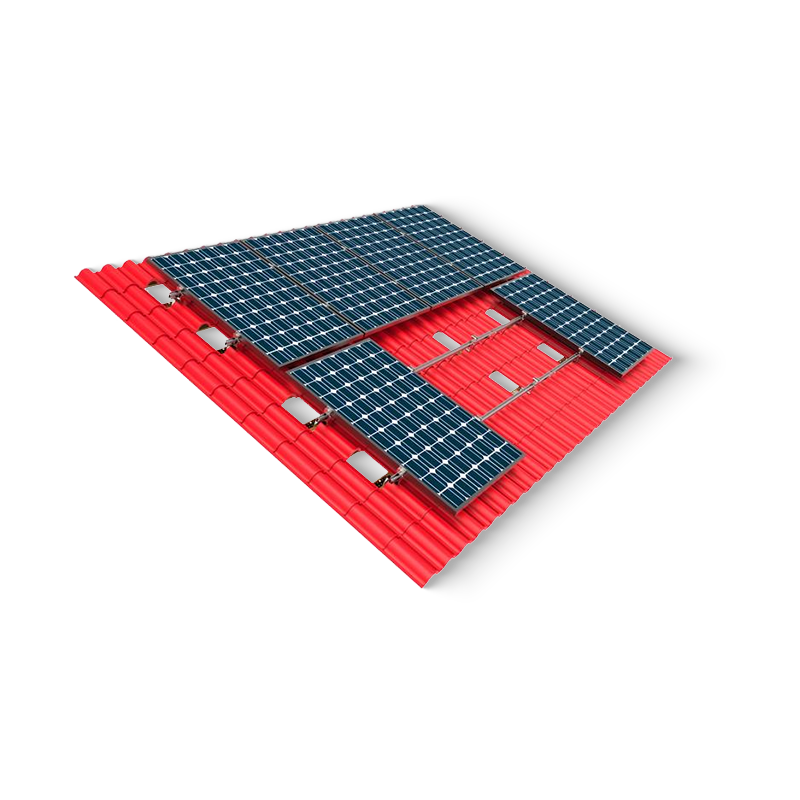

نظام تركيب البلاط المزجج
ال نظام تركيب البلاط المزجج هو حل هيكلي متخصص مصمم لربط الوحدات الكهروضوئية ومعدات الأسطح الأخرى بالطين المزجج (الملس أو المنحني أو المتشابك) أو بلاط السقف الخرساني. تم تصميم هذا النظام ليتفاعل مع الهندسة الفريدة للبلاط المزجج دون المساس بسلامة العزل المائي للسقف، ويستخدم خطافات البلاط القابلة للتعديل، وقضبان الألومنيوم المبثوقة، ومثبتات من الفولاذ المقاوم للصدأ. يستوعب التصميم التمدد الحراري وقوى رفع الرياح وأحمال الثلوج مع الحفاظ على الطابع الجمالي لسطح السقف. مناسب لكل من مشاريع البناء التحديثية والجديدة، ويدعم النظام تكوينات الألواح الكهروضوئية القياسية بزوايا ميل موازية لمستوى السقف أو مع الحد الأدنى من تعديلات الارتفاع.
مادة
بأكسيد الألومنيوم AL6005-T5
السحابات
الفولاذ المقاوم للصدأ SUS304
توافق البلاط
الطين المزجج · الخرسانة · المتشابكة
حمل الرياح
ما يصل إلى 55 م / ث
أ1
سلامة للماء
تم تصميم خطافات البلاط لوضعها تحت أو فوق البلاط المصقول باستخدام وسادات EPDM أو الحشيات المطاطية، مما يمنع اختراق السقف ويحافظ على حاجز الطقس الأصلي.
أ2
توزيع حمولة البلاط
يقوم النظام بتوزيع وزن الوحدة الكهروضوئية بالتساوي عبر نقاط اتصال متعددة للبلاط، مما يمنع التشقق الموضعي أو تلف الأسطح الزجاجية الهشة.
أ3
الحفاظ الجمالي
يعمل الألومنيوم المؤكسد وتصميم القضبان المنخفضة على تقليل التأثير البصري، مما يسمح للطابع المعماري للسقف بالبقاء بارزًا.
A4
القدرة على التكيف وحدات
تستوعب مواضع الخطاف القابلة للتعديل أشكال البلاط المختلفة، والمسافات بين الألواح، ودرجات السقف، مما يتيح التكامل السلس عبر الأشكال الهندسية المختلفة للسقف.
المواصفات الفنية
المادة الأساسية بأكسيد الألومنيوم AL6005-T5 (12-15μm coating)
مادة التثبيت الفولاذ المقاوم للصدأ SUS304 / SUS316 (coastal zones)
أنواع البلاط الطين المزجج، الخرسانة، المتشابكة (النوع S، النوع M، المسطح)
نطاق تعديل الخطاف ±20 ملم عموديًا · ±15 ملم أفقيًا
حمل الرياح resistance ما يصل إلى 55 م / ث (tested per EN 1991-1-4)
سعة تحميل الثلج ما يصل إلى 1.2 كيلو نيوتن / م²
الملف الشخصي للسكك الحديدية 30 × 30 مم · 40 × 40 مم (قابل للتخصيص)
درجة حرارة التشغيل -30 درجة مئوية إلى 85 درجة مئوية
⌂
تجديدات التراث السكني – دمج الطاقة الكهروضوئية في المباني المدرجة ذات الأسطح المصنوعة من البلاط الطيني المزجج.
⌂
المباني التجارية والبلدية – المدارس وقاعات المدينة والمراكز الثقافية ذات الأسقف الزجاجية المنحنية.
⌂
مشاريع الضيافة الفاخرة – تتطلب الفنادق والمنتجعات تكاملًا شمسيًا منخفض المستوى دون تغيير مظهر السقف.
⌂
منشآت الطاقة الشمسية في المنطقة التاريخية - تلبية إرشادات التأثير البصري للمناطق المعمارية المحمية.
⸻
التثبيت sequence
01
مسح السقف ورسم خرائط البلاط
تحديد نوع البلاط، والمسافة بين الألواح، وحالة السطح المزجج. ضع علامة على مواضع الخطاف المتوافقة مع عوارض السقف الأساسية.
02
تركيب هوك
قم بتحريك الخطافات القابلة للتعديل أسفل البلاط المزجج أو فوقه باستخدام وسادات حماية EPDM. قم بالتأمين باستخدام مسامير من الفولاذ المقاوم للصدأ ذات عزم دوران محدد (12-15 نيوتن · متر).
03
مرفق السكك الحديدية
قم بتركيب قضبان الألمنيوم على الخطافات باستخدام موصلات مجمعة مسبقًا. قم بتسوية القضبان عبر المصفوفة باستخدام فتحات الضبط المتكاملة.
04
لقط الوحدة
ضع الألواح الكهروضوئية على القضبان وثبتها باستخدام المشابك العلوية أو الجانبية. التحقق من استمرارية الترابط الأرضي عبر جميع المكونات.
الخصائص الفيزيائية
اكتب الدعامات الكهروضوئية
مادة مادة سبائك الألومنيوم
تشطيب/معالجة السطح

/

نطاق البعد

للتخصيص متاح

العرض للتخصيص متاح
ارتفاع السكك الحديدية الجانبية
الطول
سمك/قطر السلك
ماكس. حمل العمل
الملحقات/المنتجات ذات الصلة
ميزات المنتج

1. خفيفة الوزن

2. سهل التركيب

3. القدرة على التكيف بقوة

اللون

ضغط الرياح التصميمي: 0.55 كيلو نيوتن/㎡

ضغط الثلج التصميمي: 0.5KN/㎡

مدة الخدمة: 30 سنة

الطلب البيئي
التطبيق سقف العنوان المزجج
