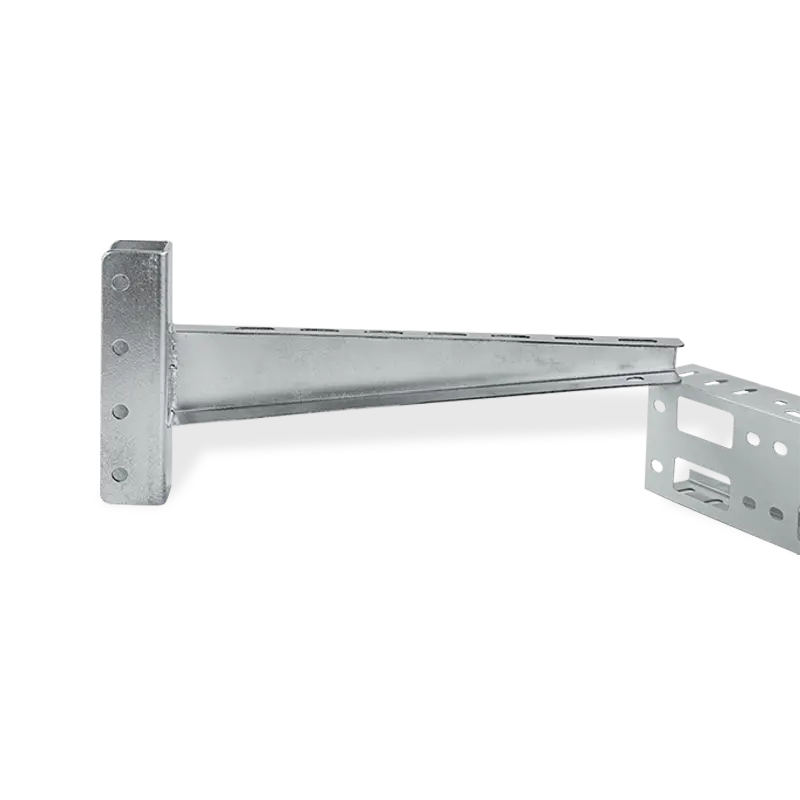

حامل حائط لعلبة الكابلات مزود
حامل حائط لعلبة الكابلات
حامل حائط لعلبة الكابلات
مقدمة المنتج
التثبيت على الحائط · دعم علبة الكابلات · قابل للتعديل
حامل حائط لعلبة الكابلات
W جميع دعامات حامل الكابلات عبارة عن مكون تركيب هيكلي مصمم لربط أنظمة حامل الكابلات بشكل آمن بالأسطح الرأسية مثل الجدران والأعمدة والدعامات الهيكلية. تم تصنيع هذه الأقواس من الفولاذ المجلفن بالغمس الساخن (Q235B) بسماكة طلاء لا تقل عن 60 ميكرومتر، وتوفر دعمًا موثوقًا للحمل مع استيعاب مختلف عروض الدرج وارتفاعات التثبيت. يتميز الدعامة بطول وزاوية ذراع قابلة للتعديل، مما يسمح بمحاذاة دقيقة مع تشغيل الدرج مع تعويض عدم انتظام الجدار. متوفر بسعات تحميل تتراوح من 50 كجم إلى 300 كجم لكل دعامة، مع أطوال ذراع تتراوح من 150 مم إلى 800 مم، النظام مناسب للتطبيقات الصناعية والتجارية وتطبيقات البنية التحتية التي تتطلب إدارة الكابلات المثبتة على الحائط.
طول الذراع قابل للتعديل
تصميم الذراع القابل للتمديد يناسب عرض الدرج من 150 مم إلى 800 مم، مما يوفر المرونة لتكوينات الدرج المختلفة.
قدرة التحميل الثقيلة
تم تصميمه لدعم ما يصل إلى 300 كجم لكل دعامة مع عامل أمان 2.0، وهو مناسب لتركيبات كابلات الطاقة الثقيلة.
الانتهاء من المجلفن بالغمس الساخن
يوفر طلاء الزنك 60μm مقاومة ممتازة للتآكل للتطبيقات الداخلية والخارجية.
تصميم التثبيت السريع
تتيح فتحات التثبيت المثقوبة مسبقًا وقنوات الضبط المشقوقة التثبيت السريع والمحاذاة في الموقع.
تعديل الزاوية العمودية
يسمح تعويض الميل ±10° للأقواس بالحفاظ على مستوى الدعم حتى على أسطح الجدران غير المستوية.
التوافق العالمي
متوافق مع جميع أنواع حوامل الكابلات القياسية بما في ذلك أنظمة السلم والحوض والشبكات السلكية.
مادة الصلب Q235B
إنهاء HDG ≥60μm
طول الذراع 150 ملم - 800 ملم
سعة التحميل 50 كجم - 300 كجم
التكيف ±10 درجة الميل
سمك 3.0 ملم - 6.0 ملم
مواصفات المنتج
المادة الأساسية الفولاذ الهيكلي Q235B (المدلفن على الساخن أو البارد)
الانتهاء من السطح مجلفن بالغمس الساخن وفقًا لمعيار ASTM A123، بسماكة لا تقل عن 60 ميكرومتر
طول الذراع range 150 مم، 200 مم، 300 مم، 400 مم، 500 مم، 600 مم، 800 مم
سعة التحميل 50 كجم (خفيف)، 100 كجم (قياسي)، 200 كجم (ثقيل)، 300 كجم (ثقيل جدًا)
مادة thickness 3.0 ملم (قياسي)، 4.5 ملم (ثقيل)، 6.0 ملم (ثقيل جدًا)
التعديل العمودي ±10 درجة الميل compensation via slotted pivot connection
نوع التركيب مثبتة على الحائط بمثبتات توسعة أو مثبتات كيميائية
أنواع الدرج المتوافقة سلم، حوض، شبكة سلكية، قاع صلب، جيد التهوية
السحابات مسامير مجلفنة أو من الفولاذ المقاوم للصدأ M10-M16 (مضمنة في موديلات مختارة)
نطاق درجة الحرارة -40 درجة مئوية إلى 250 درجة مئوية
حياة التصميم
سيناريوهات التطبيق
المنشآت الصناعية - دعم حوامل الكابلات المثبتة على الحائط في مصانع التصنيع والمستودعات ومناطق المعالجة.
المباني التجارية – إدارة الكابلات العمودية في الغرف الكهربائية ومواقف السيارات والأماكن الميكانيكية.
مشاريع البنية التحتية – جدران الأنفاق، وأنفاق الجسور، وأنظمة دعم كابلات ممرات المرافق.
مراكز البيانات – دعم صينية الألياف والنحاس المثبتة على الحائط في غرف المعدات ومناطق التوزيع.
التركيبات الخارجية – جدران المحطات الفرعية، وأسطح المباني الخارجية، وأنظمة إدارة الكابلات على الأسطح.
الأسئلة المتداولة
✦ ما نوع مثبتات الحائط التي يجب استخدامها مع هذه الأقواس؟
بالنسبة للجدران الخرسانية أو الحجرية، استخدم مثبتات التمدد (المثبتات الإسفينية أو المثبتات المنسدلة) ذات الحجم المناسب لحمل الدعامة ومواد الجدار. بالنسبة للهياكل الفولاذية، استخدم البراغي الهيكلية مع الغسالات. بالنسبة للجدران المجوفة أو الحوائط الجافة، استخدم مسامير الربط أو مثبتات الجدار المجوفة. اتبع دائمًا مواصفات الشركة المصنعة للمرساة فيما يتعلق بعمق التضمين وعزم الدوران.
✦ كيف يمكنني تحديد المسافة الصحيحة بين الأقواس للتثبيت؟
يتم تحديد تباعد الأقواس حسب حمل الدرج ومتطلبات الامتداد. بالنسبة للأحمال الصناعية القياسية، تكون المسافة من 1.5 م إلى 2.0 م أمرًا نموذجيًا. بالنسبة للأحمال الثقيلة أو المسافات الأطول، قم بتقليل التباعد إلى 1.0 م - 1.5 م. قم دائمًا بالرجوع إلى جداول فترة التحميل الخاصة بالشركة المصنعة للدرج وتقييمات سعة تحميل الأقواس للحصول على إرشادات محددة.
✦ هل يمكن استخدام هذه الأقواس في الهواء الطلق؟
نعم. يوفر الطلاء المجلفن بالغمس الساخن مع طلاء 60 ميكرومتر على الأقل مقاومة ممتازة للتآكل للتطبيقات الخارجية. بالنسبة للبيئات الساحلية أو شديدة التآكل، نوصي بتحديد طبقة أكثر سمكًا (≥85 ميكرومتر) أو مادة من الفولاذ المقاوم للصدأ.
✦ هل الأقواس متوافقة مع جميع عروض الدرج؟
نعم. يسمح تصميم الذراع القابل للتعديل وفتحات التثبيت المشقوقة للأقواس باستيعاب عرض الدرج من 150 مم إلى 800 مم. بالنسبة للصواني الأوسع (حتى 1200 مم)، تتوفر امتدادات ذراع مخصصة عند الطلب.
إرشادات التثبيت
تأكد من أن سطح الجدار سليم من الناحية الهيكلية وقادر على دعم الحامل المدمج وحمل الكابل دون فشل.
استخدم مثبتات الحائط المناسبة بناءً على نوع الركيزة؛ حفر ثقوب وفقًا لمواصفات الشركة المصنعة وتنظيف الحطام قبل إدخال المرساة.
قم بتسوية الأقواس أفقيًا وعموديًا قبل ربط المثبتات. استخدم ميزة الضبط ±10° للتعويض عن عدم انتظام الجدار.
التخزين والصيانة
قم بتخزين الأقواس في منطقة جافة وجيدة التهوية لمنع تكثف الرطوبة واحتمال تشكل الصدأ الأبيض على الأسطح المجلفنة.
فحص الطلاء المجلفن بحثًا عن أي خدوش أو تلف أثناء النقل؛ قم بتطبيق الطلاء الغني بالزنك على أي فولاذ مكشوف قبل التثبيت.
قم بفحص وصلات الأقواس والمثبتات بشكل دوري بحثًا عن علامات الارتخاء أو التآكل أثناء الصيانة الروتينية للمنشأة.
الخصائص الفيزيائية
اكتب النوع المثقوب
مادة مادة الصلب، الألومنيوم، ss304، ss316L
تشطيب/معالجة السطح

طلاء الزنك الكهربائي المجلفن مسبقًا 8um (≥12um)

تراجع الساخنة المجلفن (> 60um)

معقمة بالبلاستيك (> 60um)

طلاء الطاقة

تلميع الغسيل الحمضي (الخيار)

نطاق البعد

للتخصيص متاح

العرض
ارتفاع السكك الحديدية الجانبية
الطول
سمك/قطر السلك
ماكس. حمل العمل حسب الحجم
الملحقات/المنتجات ذات الصلة
ميزات المنتج خفيفة الوزن، وسعة تحميل عالية، وجذابة من الناحية الجمالية، وبنية بسيطة، وسهلة التركيب.
اللون الفضة أو غيرها/حسب العملاء
الطلب البيئي
التطبيق النفط والغاز، معالجة النفايات، السكك الحديدية للمترو، محطة توليد الكهرباء، البتروكيماويات، البنية التحتية، الصناعة المدنية، البحرية، التعدين
